插焊连接直角截止阀J64F（B）-25（40）节流阀L64F（B）-25（40）

产品概要

插焊连接直角截止阀（J64F-25）和节流阀（L64F-25)插焊连接直通截止阀尺寸表阀门型号公称压力Mpa公称通径DNLHH1H2D0Dh重量kgmmJ64F-25 L64F-252.56333391101651181038361231346514.561541381061189018.57204350121.5136100265图示备注

发布时间：2018-01-19

质量求生存

信誉求发展

管理求效益

服务拓市场

在线咨询



咨询热线：

0391-3948270

产品详情在线咨询

产品详情

插焊连接直角截止阀（J64F-25）和节流阀（L64F-25)


插焊连接直通截止阀尺寸表
阀门型号	公称压力 Mpa	公称通径 DN	L	H	H1	H2	D0	D	h	重量 kg
阀门型号	公称压力 Mpa	mm								重量 kg
J64F-25 L64F-25	2.5	6	33	33	91	101	65	11	8
		10	38	36	123	134	65	14.5	6
		15	41	38	106	118	90	18.5	7
		20	43	50	121.5	136	100	26	5

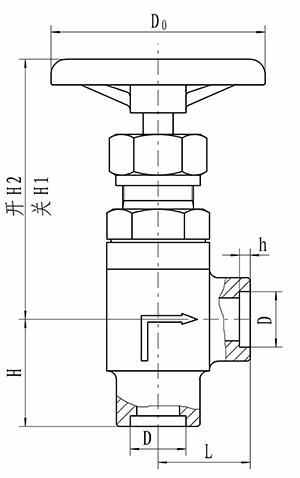

图示















备注
