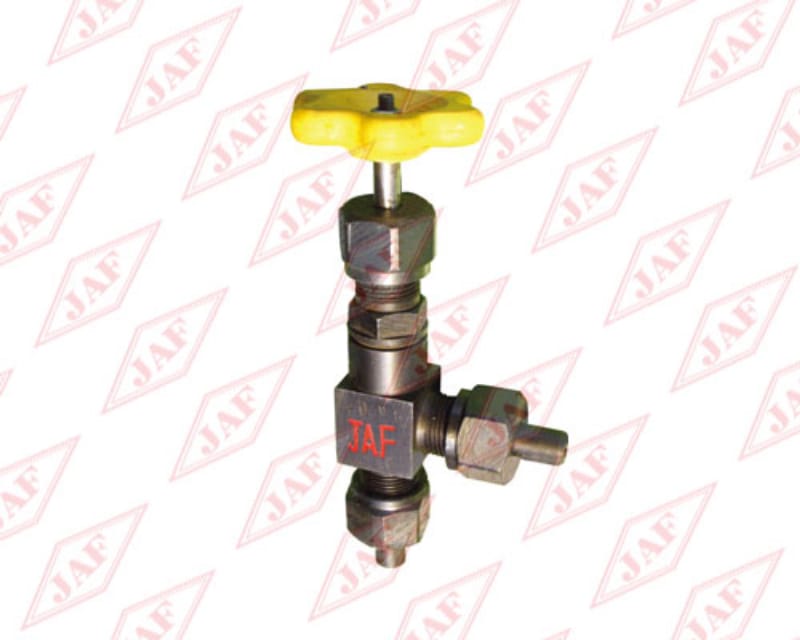

螺纹式直角截止阀J24F-25、直角节流阀L24F-25

产品概要

G,lobe valves&throttle valves 性能规范公称压力Nomial pressure PN2.5mpa试验压力Testing pressure PS3.8mpa适用介质Applicable mediumNH3适用温度Applicable temperature(t)-40℃~+150℃主要外形尺寸及连接形式 Overall dimension and form of connection名称Noma型号Type公称通径Nominal l.d.DN(mm)尺寸size（mm）重量Weight（kg）连接形式Form of connectionL0LHH1D0截止阀GlobeValvesJ24F-256140608090550.8外螺纹ExternalThread101536490100651.21518073110121902.220200781221371003.0节流阀ThrottleValvesL24F-256140608090550.8101536490100651.21518073110121902.220200781211371003.0

发布时间：2018-01-19

质量求生存

信誉求发展

管理求效益

服务拓市场

在线咨询



咨询热线：

0391-3948270

产品详情在线咨询

产品详情

G,lobe valves&throttle valves 性能规范

公称压力 Nomial pressure PN	2.5mpa
试验压力 Testing pressure PS	3.8mpa
适用介质 Applicable medium	NH3
适用温度 Applicable temperature(t)	-40℃~+150℃

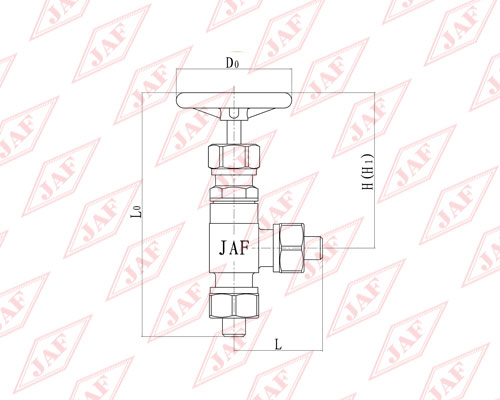

主要外形尺寸及连接形式 Overall dimension and form of connection

名称 Noma	型号 Type	公称通径 Nominal l.d. DN(mm)	尺寸size（mm）					重量 Weight（kg）	连接形式 Form of connection
名称 Noma	型号 Type	公称通径 Nominal l.d. DN(mm)	L0	L	H	H1	D0	重量 Weight（kg）	连接形式 Form of connection
截止阀 Globe Valves	J24F-25	6	140	60	80	90	55	0.8	外螺纹 External Thread
		10	153	64	90	100	65	1.2
		15	180	73	110	121	90	2.2
		20	200	78	122	137	100	3.0
节流阀 Throttle Valves	L24F-25	6	140	60	80	90	55	0.8
		10	153	64	90	100	65	1.2
		15	180	73	110	121	90	2.2
		20	200	78	121	137	100	3.0
