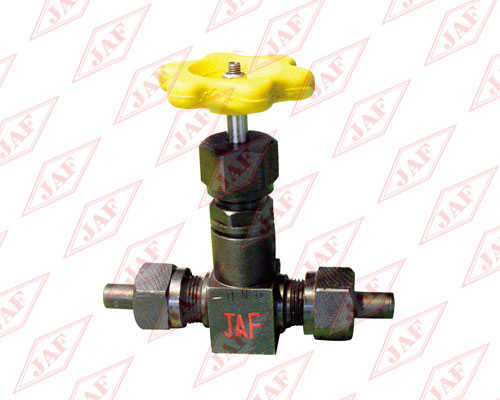

螺纹式直通截止阀J21F-25、螺纹式直通节流阀L21F-25

产品概要

G,lobe valves&throttle valves 性能规范公称压力Nomial pressure PN2.5mpa试验压力Testing pressure PS3.8mpa适用介质Applicable mediumNH3适用温度Applicable temperature(t)-40℃~+150℃主要外形尺寸及连接形式 Overall dimension and form of connection名称Noma型号Type公称通径Nominal l.d.DN(mm)尺寸size（mm）重量Weight（kg）连接形式Form of connectionL0LHH1D0截止阀GlobeValvesJ21F-25612574124130550.8外螺纹ExternalThread1015090109119651.215160100135150902.2201831201501651003.0节流阀ThrottleValvesL21F-25612574124130550.81015090109119651.215160100135150902.2201831201521671003.0

发布时间：2018-01-19

质量求生存

信誉求发展

管理求效益

服务拓市场

在线咨询



咨询热线：

0391-3948270

产品详情在线咨询

产品详情

G,lobe valves&throttle valves
性能规范

公称压力 Nomial pressure PN	2.5mpa
试验压力 Testing pressure PS	3.8mpa
适用介质 Applicable medium	NH3
适用温度 Applicable temperature(t)	-40℃~+150℃

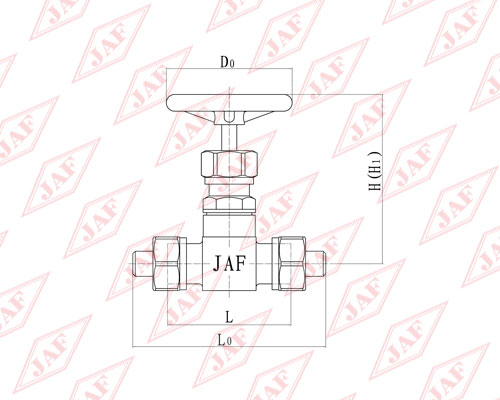

主要外形尺寸及连接形式 Overall dimension and form of connection

名称 Noma	型号 Type	公称通径 Nominal l.d. DN(mm)	尺寸size（mm）					重量 Weight（kg）	连接形式 Form of connection
名称 Noma	型号 Type	公称通径 Nominal l.d. DN(mm)	L0	L	H	H1	D0	重量 Weight（kg）	连接形式 Form of connection
截止阀 Globe Valves	J21F-25	6	125	74	124	130	55	0.8	外螺纹 External Thread
		10	150	90	109	119	65	1.2
		15	160	100	135	150	90	2.2
		20	183	120	150	165	100	3.0
节流阀 Throttle Valves	L21F-25	6	125	74	124	130	55	0.8
		10	150	90	109	119	65	1.2
		15	160	100	135	150	90	2.2
		20	183	120	152	167	100	3.0
